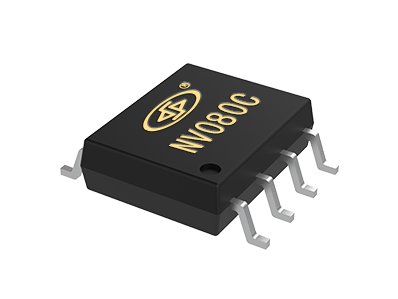

NVC系列語音芯片是支持一組PWM輸出口，可以直推0.5w喇叭，內置LVR復位、內阻頻率振動器（最大僅+-1%的誤差），無需外接電阻，可以和MASK掩膜無縫對接的多種按鍵觸發方式、以及主控MCU一線串口控制方式并且支持220段聲音、44100采樣率的8腳語音芯片。

★OTP存儲格式，生產周期快，最快僅需一天，下單無最小量限制；
★靈活的多種按鍵操作模式以及電平輸出方式供選擇（邊沿按鍵觸發、電平觸發、隨機按鍵播放、順序按鍵播放）；

★簡單方便的一線MCU串口以及兩線MCU控制方式，用戶主控MCU可控制任意段語音的觸發播放及停止；

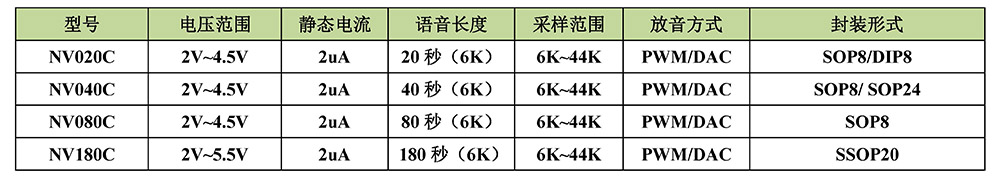

★語音時長20秒、40秒、80秒、180秒；
★內置一組PWM輸出器可直推0.5W喇叭，支持13bit的DAC輸出，可外接模擬功放；

★支持8級音量調節，支持循環播放等多種功能；
★靈活的放音操作，通過組合可節省語音空間，最多可播放220個語音組合；
★音質優美，性能穩定，物美價廉，靜態電流小于2uA；

★內置LVR自復位電路，保證芯片正常工作；
★DIP8，SOP8，SSOP20以及COB多種封裝可供選擇，使用方便，應用靈活；

★支持4和弦MIDI播放，音質非常優美；

★外圍電路簡單，僅需一耦合電容；
★工作電壓范圍：SOP8的2V～4.5V；SSOP20的是2V~5.5V。

★IO口豐富，內置MCU，可以定制各種特殊功能；

備注：

1、語音長度全部基于6K采樣率計算的，一般應用中采樣率是大魚8K的，所以語音長度僅作參考；

2、所有個秒數的IC都支持和弦播放；

NVC系列語音芯片具有豐富的控制方式。它分為按鍵控制模組和MCU一線串口控制模式。其中按鍵控制模組分為ON/OFF控制、脈沖可重復觸發、脈沖不可重復觸發、電平保持觸發、電平非保持觸發、DOWN下一首、隨機段觸發。當1口被分配為MCU一線觸發時,不能同時作為按鍵來觸發。

①按鍵控制模組

按鍵控制模式:所定義的管腳可以直接觸發芯片放音,即每一個管腳可控制播放一段語音。每個開關的觸發方式可單獨設置,按鍵控制模式的防抖動時間為17ms

②端口分配

按鍵模式-低電平觸發

①按鍵播放

1.電平(按鍵)可打斷
2.電平(按鍵)不可打斷
3.電平(按鍵)保持可循環

4.電平(按鍵)保持不循環

上電播放:1.上電播放一次2.上電循環播放

②按鍵播放

電平可打斷:按下按鍵播放語音,語音正在播放時當再次按下按鍵將重新開始重新播放。
電平不可打斷:按下按鍵播放語音,語音正在播放時當再次按下按鍵,語音繼續播放
上一段直到完畢,不理會按鍵操作,只有當語音播放完畢后按鍵在起作用。
電平保持循環:按鍵一直按下(電平一直觸發),語音將保持循環播放。
電平保持不循環:按鍵一直按下(電平一直觸發),語音播放一次后將停止播放。
上電播放一次:通電后,語音將會播放一次,然后停止。
上電播放循環:通電后,語音將會一直循環播放。
注:管腳123都可接按鍵,用不到的管腳可以直接懸空。

MCU二線串口觸發

MCU二線串口控制是指主控MCU通過DATA數據線來控制任意一段語音的觸發播放及停止。時序采用下列時序。

①  端口的分配

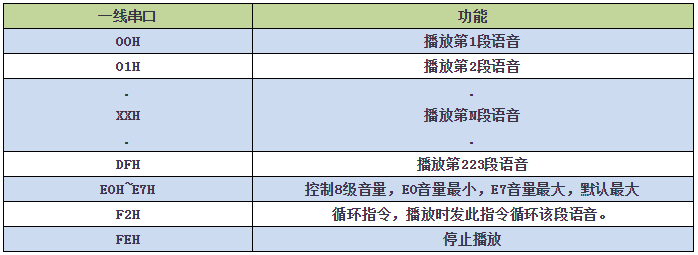

②數據與語音的對應關系

可支持223段聲音以及命令的發送。語音地址發送和命令發送格式是一樣的，發送之間相互獨立。

NVC系列語音芯片可適于各種語音提示的場合，如：血壓計、考勤機、血糖儀、醫療器械、按摩器、足浴盆、門鈴提示器、兒童玩具、語音報警器、汽車電子、小家電、念佛機、游戲機、工藝禮品、智能鎖(指紋鎖,密碼鎖,刷卡鎖)、掃碼機等等。
